BSH/KVH-Konfigurator
Der BSH/KVH-Konfigurator von JAF bietet die Möglichkeit, Brettschichtholz (BSH)-Teile und Konstruktionsvollholz (KVH) manuell einzutragen. Alternativ kann auch eine ausgefüllte Excel-Vorlage hochgeladen werden, um Konfigurator-Zeilen automatisch zu befüllen. Sobald Sie eine Preisabfrage einleiten, erhalten Sie einen Preisvorschlag. Klicken Sie in weiterer Folge auf den Anfrage-Button, wird die von Ihnen zusammengestellte Holzteileliste an JAF übermittelt. Anschließend wird die übermittelte Anfrage durch einen Holzbauspezialisten von JAF geprüft und ein Angebot an Sie übermittelt.
Anmeldung und Überblick
Neben der manuellen Eingabe können Daten auch mithilfe einer Excel-Datei in den BSH/KVH-Konfigurator hochgeladen werden.
Öffnen Sie mit dem “+ Neue Liste”-Button das Eingabefeld. Legen Sie den Namen ihrer neuen Konfiguration fest. Unter “Import” steht Ihnen eine Beispieldatei als .xlx als Download zur Verfügung, die bereits die passende Struktur zum Befüllen mit Ihren benötigten Werten aufweist. Laden Sie Ihre Datei über das Feld “Auswahl Datei” hoch und bestätigen Sie mit dem Button “OK”. Im Anschluss wird Ihre Liste automatisch befüllt. Jetzt können Sie die einzelnen Zeilen weiterverarbeiten, prüfen, über die Preise kalkulieren (Preisabfrage) und eine Anfrage senden.
Eine neue Konfiguration erstellen

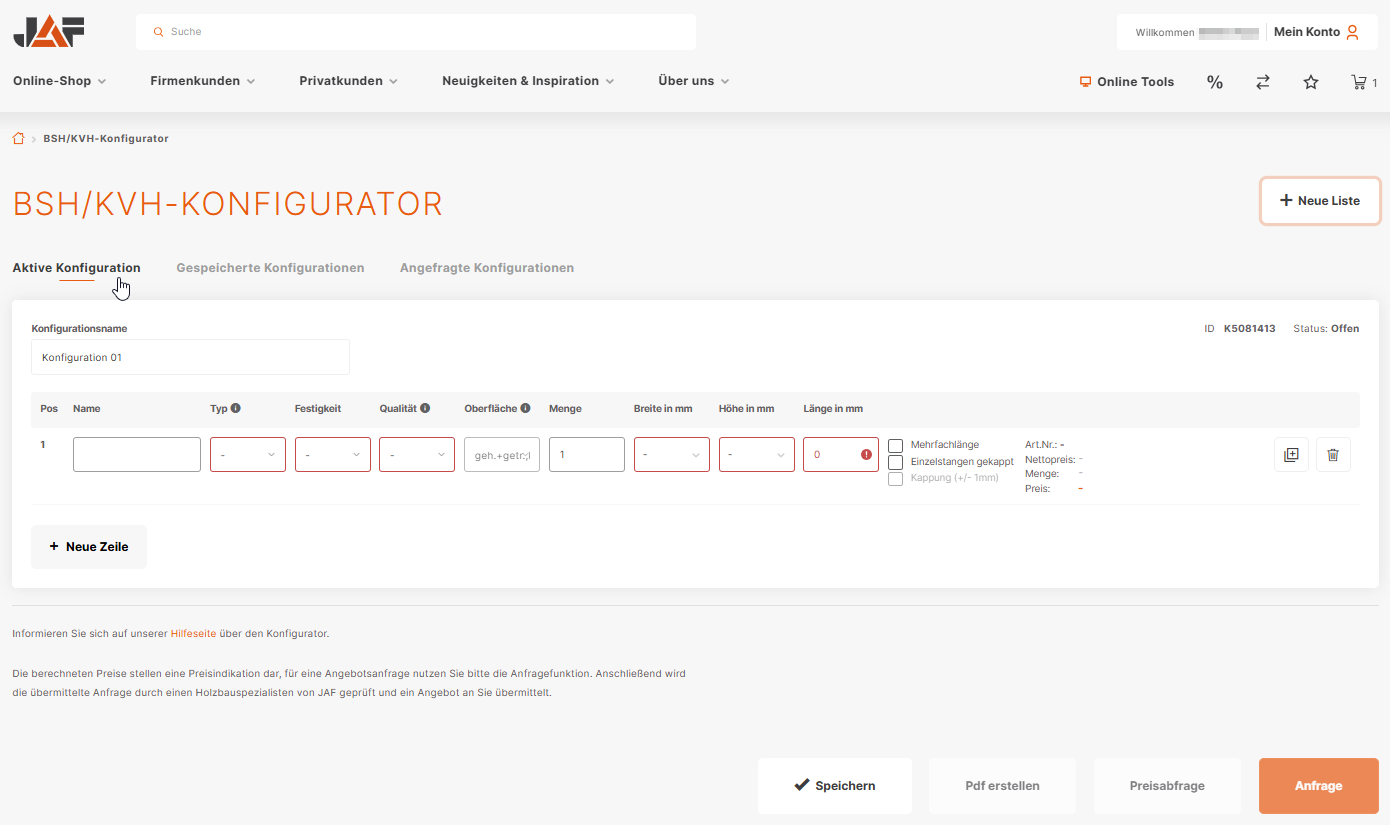

Neue Konfigurationen können Sie über den Tab “Aktive Konfigurationen” starten. Mit dem „+ Neue Liste“-Button öffnen Sie das Eingabefenster, in dem Sie den Namen Ihrer neuen Konfiguration festlegen können. Bei Bedarf haben Sie hier auch die Möglichkeit, eine Excel-Datei hochzuladen – eine Funktion, die im nächsten Abschnitt erklärt wird. Mit Klick auf “OK” erstellen Sie Ihre neue Konfiguration. Sie ist mit dem festgelegten Namen sofort auch unter dem Tab “Gespeicherte Konfigurationen” aufrufbar.
Die neue aktive Konfiguration enthält eine erste leere Zeile, die Sie bereits mit Ihren Daten befüllen können.
Excel-datei Hochladen
Neben der manuellen Eingabe können Daten auch mithilfe einer Excel-Datei in den BSH/KVH-Konfigurator hochgeladen werden.

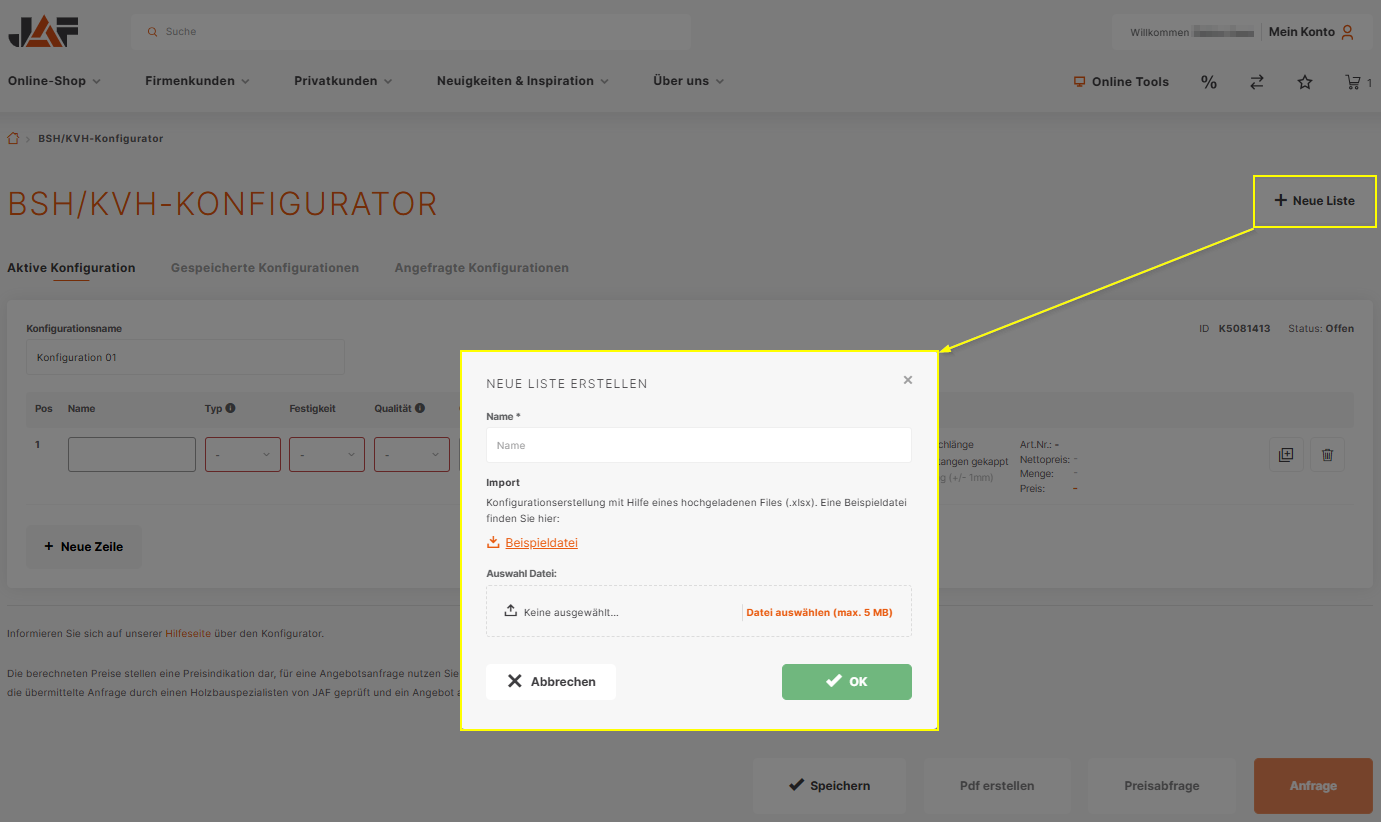

Öffnen Sie mit dem “+ Neue Liste”-Button das Eingabefeld. Legen Sie den Namen ihrer neuen Konfiguration fest. Unter “Import” steht Ihnen eine Beispieldatei als .xlx als Download zur Verfügung, die bereits die passende Struktur zum Befüllen mit Ihren benötigten Werten aufweist. Laden Sie Ihre Datei über das Feld “Auswahl Datei” hoch und bestätigen Sie mit dem Button “OK”. Im Anschluss wird Ihre Liste automatisch befüllt. Jetzt können Sie die einzelnen Zeilen weiterverarbeiten, prüfen, über die Preise kalkulieren (Preisabfrage) und eine Anfrage senden.
Eigene Excel-Datei Anfertigen und hochladen
Alternativ können Sie auch eine selbst erstellte Excel Datei hochladen.
datenFelder im Überblick
In der ersten Spalte wird automatisch eine Positionsnummer vergeben.
Geben Sie eine interne Referenz mit bis zu 30 Zeichen ein.
Wählen Sie zwischen BSH (Brettschichtholz) und KVH (Konstruktionsvollholz) aus.
Wählen Sie die gewünschte Festigkeitsklasse. Das sind bei BSH entweder GL24c, GL4h oder GL28c und bei KVH C24.
Wählen zwischen SI (Sichtqualität) und NSi (Nichtsichtqualität) aus.
Der Wert „geh.+getr.,kgz.“ (gehobelt + getrocknet, keilgezinkt) ist fix hinterlegt und kann nicht geändert werden.
Geben Sie die benötigte Menge in Stück ein.
WählenSie Ihre gewünschte Breite aus oder geben Sie den Wert der gewünschten Breite ein.
WählenSie ihre gewünschte Höhe aus oder geben Sie den Wert der gewünschten Höhe ein. Die Höhe darf die festgelegte Breite nicht unterschreiten.
Geben Sie ihre gewünschte Stangenlänge ein.
Weitere Funktionen
Die Mehrfachlänge ist bei BSH als Default aktiviert. Bei KVH ist eine Mehrfachlänge nicht möglich weshalb die Checkbox ausgegraut ist.
Aktivieren Sie “Einzelstangen”, um Stangen mit einer Toleranz von +/- 3 mm Kappung zu erhalten.
Aktivieren Sie “Kappung (+/- 1mm)”, um Stangen mit einer Toleranz von +/- 1 mm Kappung zu erhalten.
Artikel-Nummern, Nettopreis, Menge und Preis werden nach der Preisabfrage in der Zeile angegeben.
Sie können einmal eingegebene Zeilendaten einfach durch Kopieren in eine neue Zeile übertragen. Klicken Sie dafür auf das “+” Symbol am Ende der zu kopierenden Zeile. Dadurch ändert sich das Symbol – die Zeilendaten sind nun im Zwischenspeicher gespeichert. Klicken Sie auf denselben Button am Ende der leeren Zeile , womit die Dateien automatisch in die Zellen eingefügt werden. Möchten Sie die kopierten Daten doch nicht einfügen, löschen Sie die Daten im Zwischenspeicher einfach mit einem Klick auf den Button mit dem roten “X”. Danach erscheint erneut das “+” Symbol.
Mit dem Mülleimer-Button rechts in der Zeile löschen Sie die Zeile.
Mit dem Button „+ Neue Zeile“ unterhalb der Liste erstellen Sie eine neue leere Zeile.
Der Name der Konfiguration kann im Feld „Konfigurationsname” jederzeit geändert werden.
Mit dem Button „Speichern” wird eine Konfiguration und deren Änderungen gespeichert.
Mit dem Button „PDF erstellen“ speichern Sie den aktuellen Stand der Eingabe und anschließend wird ein PDF der aktuellen Konfiguration erstellt.
Mit dem Button „Preisabfrage“ wird der Preis für die Positionen sowie der Gesamtpreis inklusive Aufschläge berechnet.
Mit dem Button „Anfrage” wird die aktuelle Konfiguration, sofern sie keine Fehlermeldungen aufweist, angefragt.
Hinweis: Konfigurations-ID
Verrechnungslogik
Brettschichtholz
Brettschichtholz (BSH) kann in Mehrfachlängen, in Einzelstangen gekappt (+/-3 mm) oder mm-genau gekappt (+/1 mm) angefragt werden.
Wenn “Einzelstange" oder/und mm-genaue Kappung nicht selektiert sind, werden Teile als Mehrfachlänge berechnet und angefragt. Wenn “Einzelstange” selektiert ist, werden Einzelstange(n) gekappt und mit einer Toleranz von +/-3 mm berechnet und angefragt. Wenn zusätzlich mm-genaue Kappung selektiert ist, werden Einzelstange(n) mit einer mm genauen Kappung mit einer Toleranz von +/-1 mm berechnet und angefragt.
Bei BSH-Einzelstangen mit Kappung ist es möglich, Teile von 3.000 mm (minimale Produktionslänge) bis zu 18.000 mm zu bestellen. Verrechnet wird jedoch immer ein Minimum von 6.000 mm Länge (Minimum-Verrechnungslänge). Sie können beispielsweise eine 3.000 mm lange Stange bestellen, es werden dennoch die Kosten für eine Länge von 6.000 mm in Rechnung gestellt. Bei zwei Stangen mit einer Länge von je 3.000 mm erreichen Sie die 6.000 mm Verrechnungslänge. Damit wird kein Mindestlängenaufschlag verrechnet. Ab einer Länge von 13.500 mm wird dem Angebot NACH DER PREISABFRAGE ein Sondertransportaufschlag hinzugefügt. (Für eine detaillierte Informationen siehe den Punkt „Aufpreise“)
Bei Einzelstangen „mm-genauer Kappung“ (+/-1 mm) ist es möglich, die Minimumproduktionslänge (3.000 mm) zu unterschreiten, wobei die Mindestlänge des kürzesten Stücks 400 mm betragen muss. Sie können beispielsweise eine 400 mm lange Stange bestellen, es werden dennoch die Kosten für eine Länge von 6000 mm - die Minimum-Verrechnungslänge - in Rechnung gestellt. Ab einer Länge von 13.500 mm wird dem Angebot NACH DER PREISABFRAGE ein Sondertransportaufschlag hinzugefügt. (Für detaillierte Informationen siehe den Punkt „Aufpreise“.)
Die minimale Verrechnungslänge kann mit der Länge * Menge erreicht werden.
kONSTRUKTIONSVOLLHOLZ
Konstruktionsvollholz kann nur als Einzelstange entweder gekappt (+/- 3 mm) oder mit mm-genauer Kappung (+/-1 mm) bestellt werden.
Es ist nicht möglich, KVH in Mehrfachlängen zu bestellen. Daher ist die Checkbox Einzelstange bei KVH als Standardeinstellung auf „aktiv“ gesetzt.
Bei KVH-Einzelstangen mit Kappung ist es möglich, Teile von 2.500 mm (minimale Produktionslänge) bis zu 22.000 mm Länge zu bestellen. Ab einer Länge von 13.500 mm wird dem Angebot NACH DER PREISABFRAGE ein Sondertransportaufschlag hinzugefügt. (Für detaillierte Informationen siehe den Punkt „Aufpreise“.)
Bei KVH-Einzelstangen mit mm-genauer Kappung ist es möglich, die Minimumproduktionslänge (2.500 mm) zu unterschreiten, wobei die Mindestlänge des kürzesten Stücks 400 mm betragen muss. Sie können beispielsweise eine 400 mm lange Stange bestellen, es werden dennoch die Kosten für eine Länge von 2.500 mm verrechnet. Ab einer Länge von 13.500 mm wird dem Angebot NACH DER PREISABFRAGE ein Sondertransportaufschlag hinzugefügt. (Für detaillierte Informationen siehe den Punkt „Aufpreise“.)
Die minimale Verrechnungslänge kann auch mit der Länge * Menge erreicht werden.
Aufpreise
Aufpreise werden während der Preisabfrage kalkuliert und in der Preiszusammenfassung unterhalb der Liste angezeigt.
ACHTUNG: Ausgenommen von diesem Vorgehen sind Sonderlängentransporte, die erst NACH der Übermittlung ergänzt werden – siehe dazu die Informationen weiter unten.
Neben jedem Aufpreis und Warnhinweis ist ein Klammerwert angeführt (z.B.: [2] oder [1,2,3]). Diese Werte verweisen auf eine Zeilennummern in der Liste und ermöglicht es, die ausgewiesenen Aufpreise einer Zeile zuzuordnen.
Im Längenfeld wurde einen Längenwert festgelegt, der den Sonderlängentransport-Warnhinweis auslöst. Der Hinweis informiert, dass dem Angebot ein Sondertransportaufschlag zugefügt wird. Dieser Sondertransportaufschlag wird NACH DER ANFRAGE kalkuliert und dem Angebot hinzugefügt.
Wenn Einzelstange selektiert ist, wird bei BSH die „Kappungspauschale“ verrechnet. Dieser wird in der Preiszusammenfassung als „Kappungspauschale“ angezeigt.
Für KVH wird immer der mengenbezogen, Sonderaufschlag „Aufpreis Sonderlänge“ verrechnet. Dieser wird in der Preiszusammenfassung als „Aufpreis Sonderlänge“ angezeigt.
Wenn zusätzlich mm genaue Kappung selektiert ist, wird der Aufpreis für mm genaue Kappung kalkuliert und verrechnet. Dieser wird in der Preiszusammenfassung als „Pauschale f. Fixkappung“ angegeben.
Es wird immer nur eine Kappung verrechnet, entweder „Pauschale f. Fixkappung“ wenn Einzelstange und mm genaue Kappung +/-1 mm (Fixkappung) aktiv ist oder, wenn nur Einzelstange aktiv ist, wird bei BSH die „Kappungspauschale“ und bei KVH der „Aufpreis Sonderlänge“ verrechnet.
Für KVH und BSH gibt es eine minimale Verrechnungslänge. Sobald diese unterschritten wird, erscheint ein Warnhinweis in dem gelben Feld unterhalb der Liste. Die Differenz zu ihrer Eingabelänge wird automatisch kalkuliert und bei der Preiszusammenfassung als Mindestlängenaufschlag angegeben. Der, mit Mindestlängenaufschlag verrechnete Rest wird dann auch geliefert.

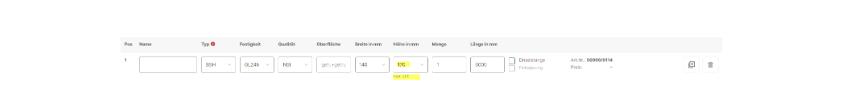

Nur bei BSH gibt es Zwischenhöhen und Zwischenbreiten. Wenn eine Zwischenhöhe ausgewählt wird, wird die nächste Standarddimension verrechnet. Verrechnungsdimensionen werden unterhalb der Eingabedimension als "verrechnet 160" angegeben.Wenn diese Breite bzw. Höhe nicht durch 20 teilbar ist, wird eine Hobelpauschale verrechnet. Die Hobelpauschale wird in der Preiszusammenfassung als „Hobelaufschlag“ angegeben.
Fehlermeldungen

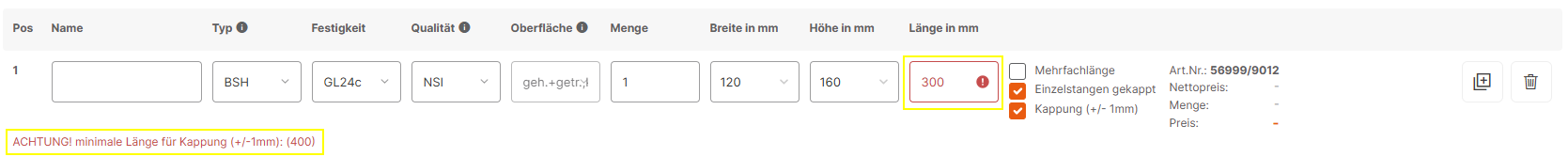

Bei KVH und BSH Einzelstangen gekappt und Kappung +/-1 mm muss eine minimale Stangenlänge erreicht werden. Wird diese nicht erreicht, erscheint bei der Längeneingabe ein rotes Symbol und unterhalb der Eingabezeile eine rote Fehlermeldung.
ACHTUNG: minimale Länge für Einzelstangen: (3000)
ACHTUNG: minimale Länge für Kappung (+/-1mm): (400)

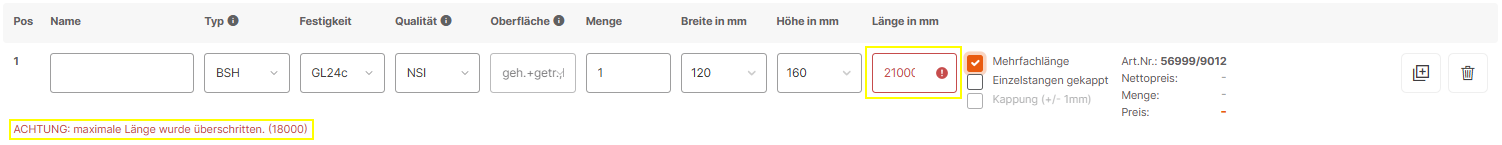

Die maximale Stangenlänge gilt für jedes Teil und kann in der Längeneingabe nicht überschritten werden. Für KVH ist die maximale Teilelänge 22000 mm und für BSH 18000 mm. Bei Überschreitung erscheint ein rotes Symbol in dem Längeneingabefeld und eine Fehlermeldung unterhalb der Zeile.
ACHTUNG: maximale Länge wurde überschritten. (Längenwert in mm)
